图片标注

一、插件能为业务带来什么

图片标注插件把原本分散在附件中的业务图片，转化为可识别、可检索、可复用的结构化数据。用户无需离开业务页面，即可在巡检照片、质检图片、设备截图等资料上框选目标、标记类别、评估风险，并形成检查结论。

插件主要带来以下价值：

• 让图片真正参与业务流程：图片不再只是附件，可与业务表、业务记录和具体附件字段建立关联。
• 统一标注规范：管理员可维护分级分类体系、类别编码和显示颜色，减少不同人员之间的标注差异。
• 同时记录位置与风险：既能记录每个目标框的类别和风险，也能记录整张图片的风险等级、检查结论和补充描述。
• 支持人工与 AI 协作：在选配 AI 识别插件后，可先由 AI 生成建议结果，再由人工复核、修正和保存。
• 沉淀可训练的数据资产：已确认的标注结果可导出为 YOLOv8 数据集，用于后续模型训练、验证或交付。
• 便于集中追踪与复盘：标注记录可按全部数据、当前业务表或当前业务记录集中展示，并支持筛选、编辑和删除。

典型使用闭环如下：

业务图片上传 → 人工或 AI 标注 → 风险与结论确认 → 标注记录集中管理 → 导出 YOLOv8 数据集

二、适用场景

插件适用于需要从图片中定位对象、记录问题并沉淀结构化结果的场景，例如：

• 安全巡检：识别未佩戴安全帽、违规作业、区域闯入等问题。
• 设备运维：标记设备缺陷、表面破损、仪表异常或需要维修的部位。
• 生产质检：框选产品瑕疵，并记录缺陷类别和严重程度。
• 工程验收：在现场照片中标记待整改位置并填写检查结论。
• 图像数据生产：由业务人员完成数据标注、复核和数据集导出。
• 视频联动：其他业务插件可截取画面后调用图片标注能力，形成统一的标注记录。

三、核心使用效果

1. 在业务附件旁直接发起标注

管理员为附件字段启用图片标注后，用户可直接在表单、详情或表格中的图片附件旁点击“标注”。多图附件会一次加载到同一个编辑器中，并通过左侧缩略图快速切换。

插件支持普通附件字段；如已安装“附件（多种录入方式）”插件，也可在相应的编辑态和展示态使用相同能力。非图片附件不会显示标注入口。

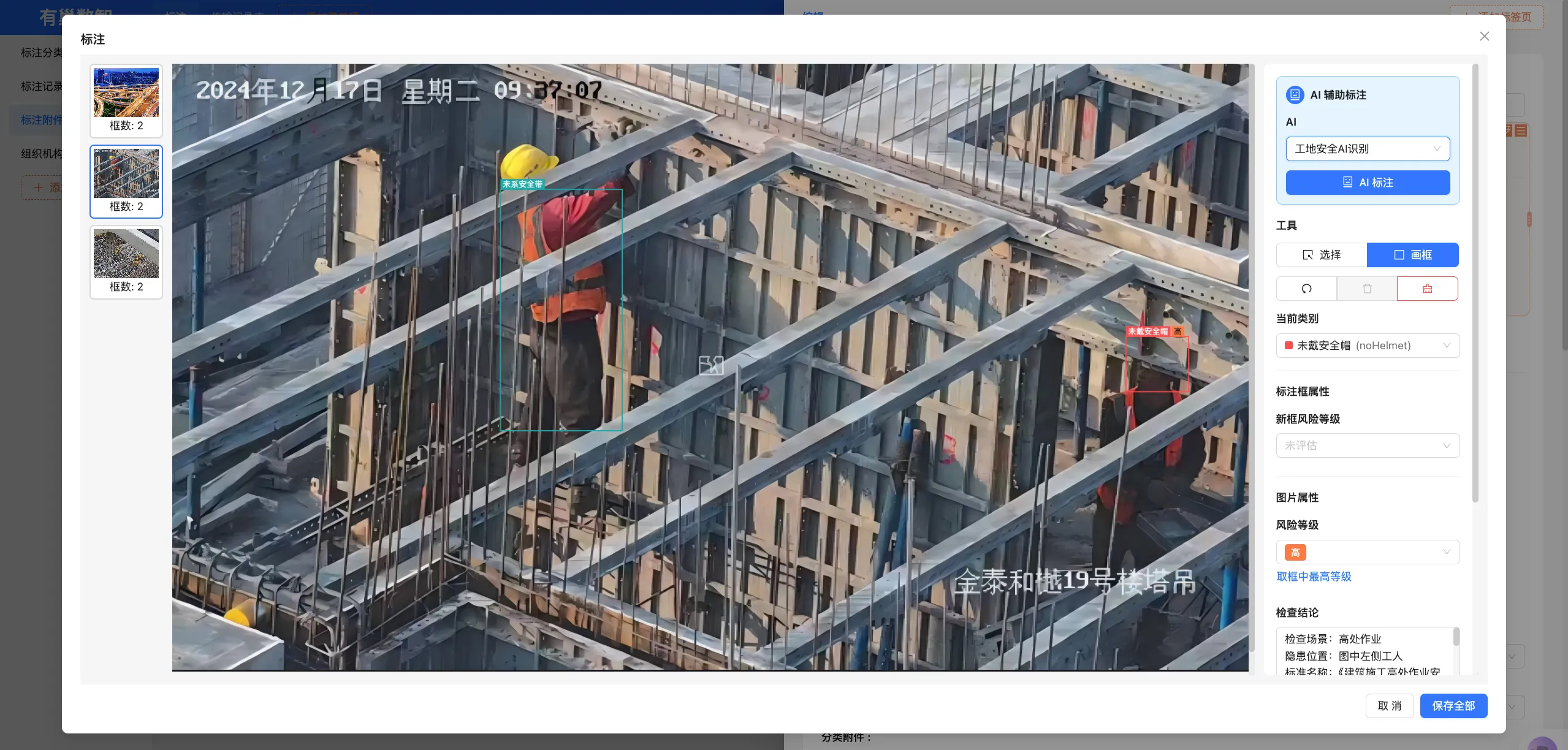

2. 在可视化编辑器中完成精细标注

编辑器提供以下常用操作：

• 选择类别后在图片上绘制矩形框。
• 选择、移动和调整已有标注框的大小。
• 撤销上一步、删除选中框或清空当前图片的全部标注。
• 为新框设置默认风险等级，或单独修改选中框的风险等级。
• 设置整张图片的风险等级，也可一键取所有框中的最高风险等级。
• 填写检查结论和补充描述。
• 在多张图片之间切换，并通过缩略图查看各图片的框数和待保存状态。

系统内置“低、中、高、紧急”四级风险选项，便于统一风险口径。

3. AI 先标、人工复核

如同时部署并启用兼容的 AI 识别标注插件，管理员可为不同的标注入口指定可用 AI 工作流。一线人员选择工作流后，即可进行 AI 标注。

AI 返回的标注框、图片风险、描述和检查结论会先进入编辑器供用户查看，不会自动写入正式标注记录。用户可以：

• 直接确认 AI 结果并保存。
• 移动、缩放、删除或补画标注框后再保存。
• 修改风险等级、检查结论或描述。
• 在图片已有标注时，决定是否用 AI 结果替换当前全部标注框。
• 在查询失败或超时时重新查询同一任务，避免重复提交。

系统会区分“仅 AI 标注”和“经过人工修改”的结果，便于后续筛选、抽检或质量分析。

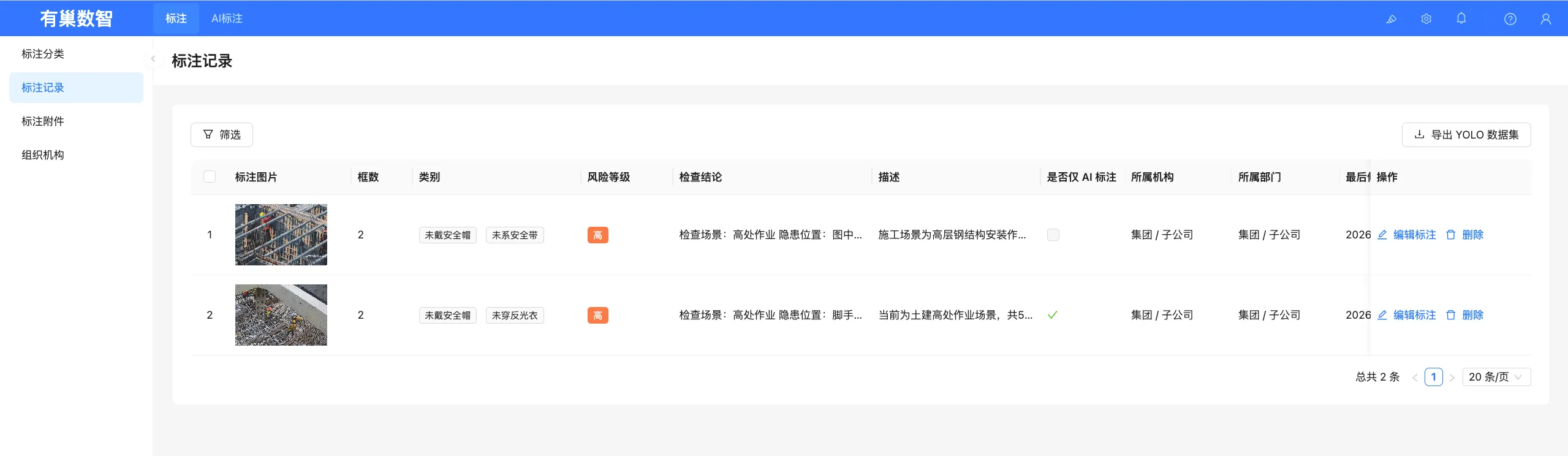

4. 集中管理所有标注记录

管理员可在页面中添加“标注记录列表”区块，并按使用场景选择数据范围：

• 全部标注记录：适合建设统一的标注管理中心。
• 当前业务数据表的标注记录：适合查看某类业务数据产生的全部标注。
• 当前业务记录的标注记录：适合在记录详情页中查看该记录所有图片字段产生的标注。

标注列表默认可展示标注图片、框数、类别、图片风险、AI 标记、检查结论、描述、所属机构、所属部门和更新时间等信息。管理员还可使用原生表格配置能力调整列、宽度、筛选条件和操作按钮。

每条记录均可重新打开编辑器进行复核，也可配置删除操作。行操作支持联动规则，例如只向“紧急”或“仅 AI 标注”的记录显示复核按钮。

5. 一键导出 YOLOv8 数据集

标注记录可直接导出为 YOLOv8 数据集压缩包。导出时可设置：

• 数据集名称。
• 导出的标注类别；类别选择顺序决定 YOLO 的 class index。
• 训练集比例，默认值为 0.8。
• 导出全部记录、指定创建日期范围或表格中已勾选的记录。

导出范围不会突破当前标注列表的业务范围。例如，“当前业务记录”的标注列表只会导出该业务记录下的标注。系统还会生成数据集记录，保留图片数量、类别、标注记录、训练集比例、下载地址和导出时间等信息。

四、部署前准备

必需依赖

使用本插件前，请确保以下插件已经安装并启用：

• 数据字典插件
• 组织机构插件

图片标注插件使用数据字典提供风险等级，使用组织机构插件记录标注来源业务数据的所属机构和部门。

可选能力

• 高级附件上传插件。未安装时，普通附件字段仍可使用图片标注。
• AI 识别标注插件。AI 功能属于选配能力；未安装或未启用时，人工标注、记录管理和数据集导出不受影响。

安装与升级

1. 安装并启用必需依赖插件。
2. 安装图片标注插件。
3. 在插件管理中启用图片标注插件。

五、管理员首次配置

建议按“标注类别 → 业务附件入口 → 标注记录页面 → 可选 AI”的顺序进行配置。

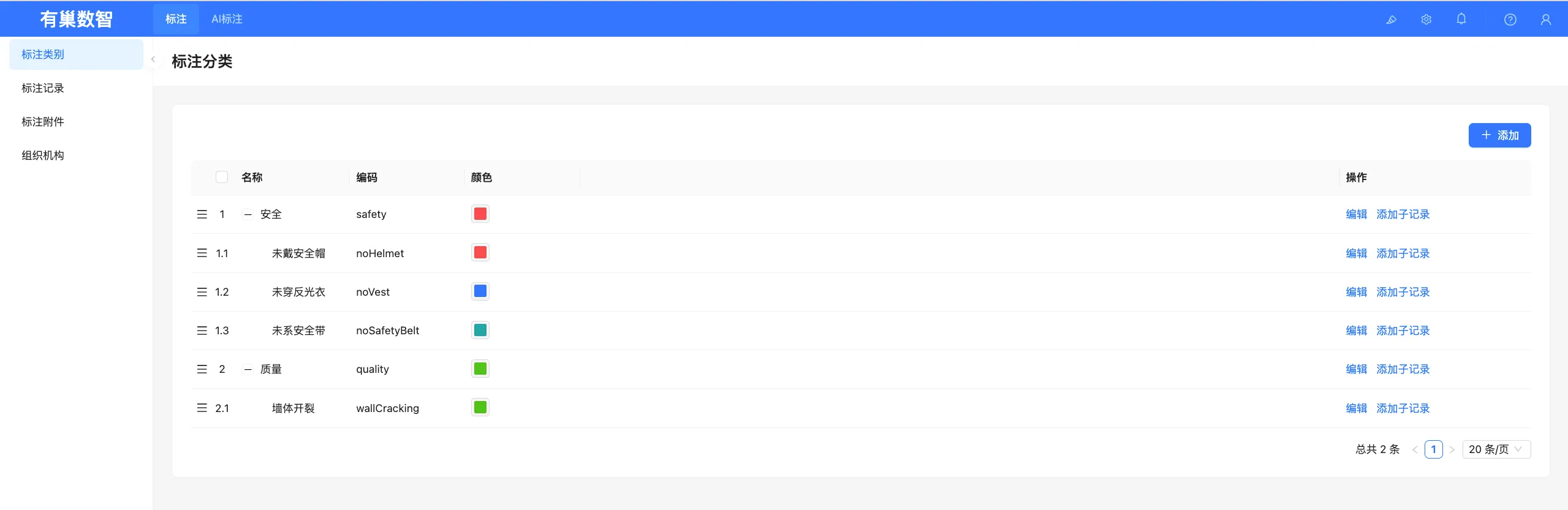

步骤 1：配置标注类别

插件将类别保存在“标注类别”数据表中。管理员可在业务页面中新建类别管理区块，并维护以下内容：

• 编码：类别的唯一编码，也是 YOLO 导出时使用的类别名称。
• 名称：面向业务人员显示的类别名称，例如“未佩戴安全帽”。
• 颜色：标注框在编辑器中的显示颜色。
• 上级类别：用于建立分级类别体系。
• 排序：控制类别展示顺序。

有下级类别的节点作为分类目录使用，实际画框时只能选择末级类别。建议先规划稳定的类别编码；数据进入模型训练流程后，不要随意改变编码含义。

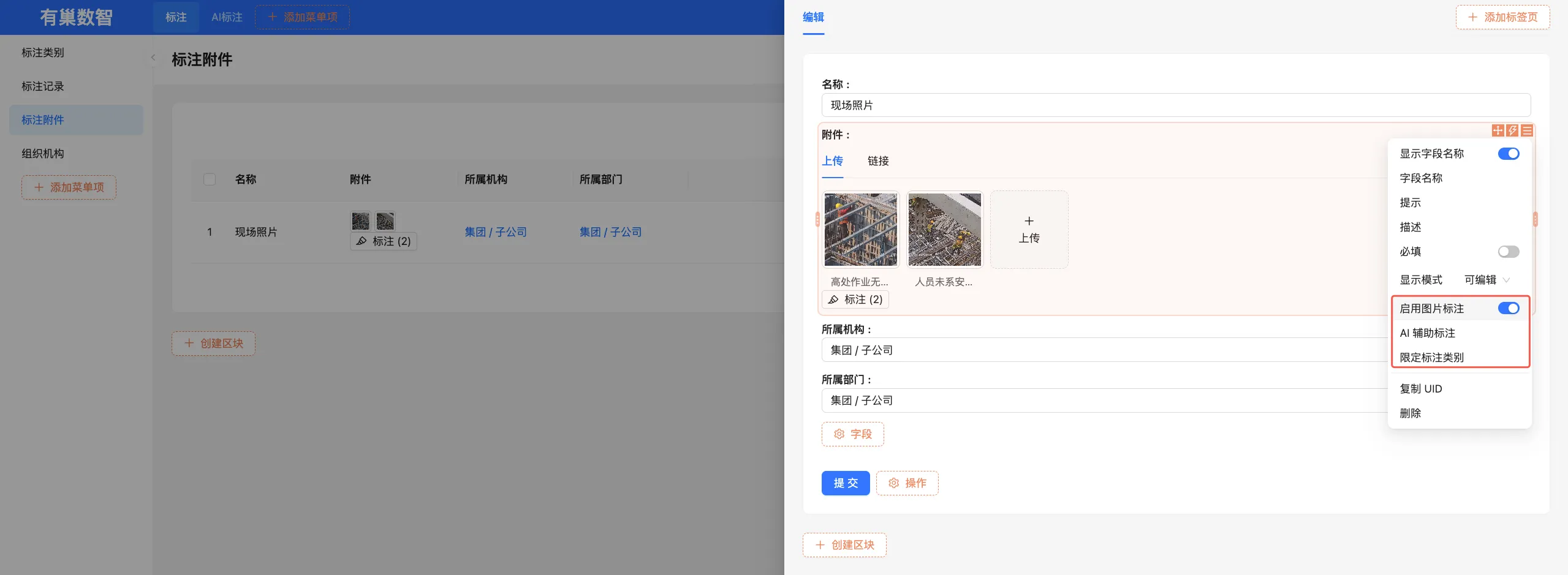

步骤 2：为附件字段启用图片标注

1. 进入需要使用图片标注的表单、详情或表格页面。
2. 打开页面设计模式。
3. 打开目标附件字段的设置菜单。
4. 开启“启用图片标注”。
5. 如需限制业务人员可选的类别，设置“限定标注类别”；留空表示允许使用全部末级类别。
6. 保存页面配置并退出设计模式。

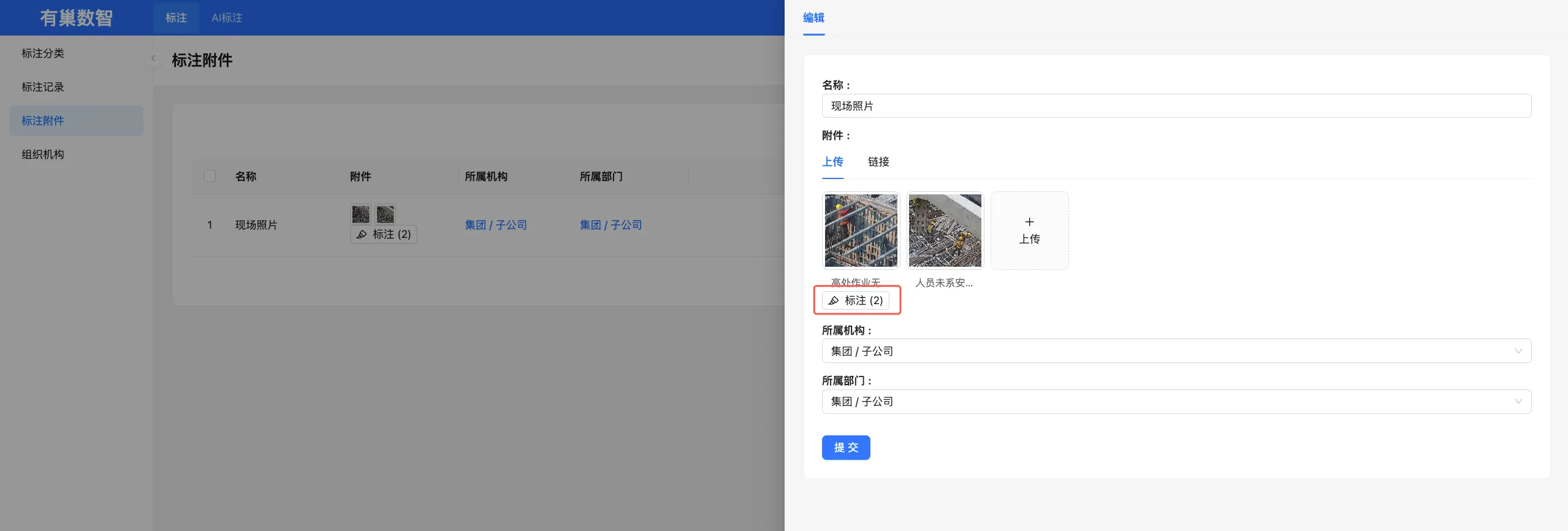

配置完成后，当附件字段中存在图片时，页面会显示“标注”按钮。新建业务记录时需要先保存记录，再开始标注，以便标注结果与业务记录正确关联。

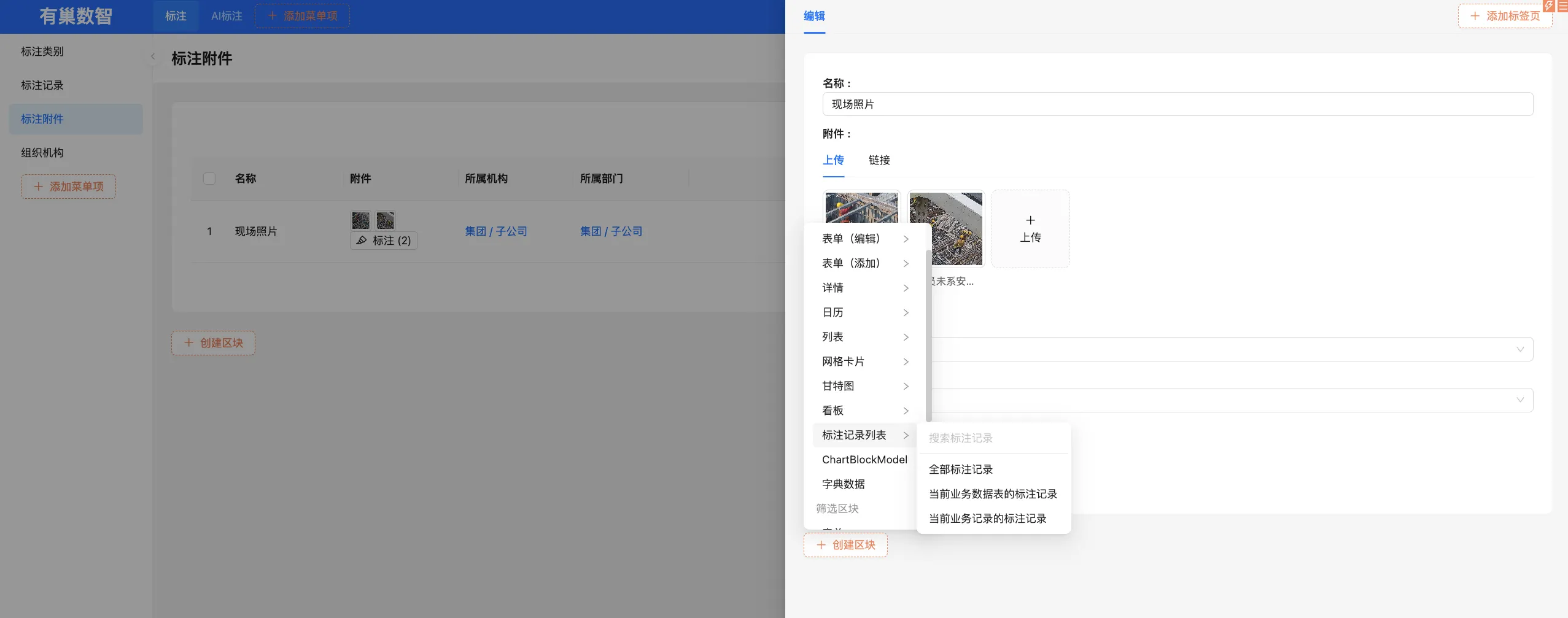

步骤 3：添加标注记录列表

1. 在需要展示标注记录的页面进入设计模式。
2. 添加区块并选择“标注记录列表”。
3. 根据页面用途选择“全部标注记录”“当前业务数据表的标注记录”或“当前业务记录的标注记录”。
4. 按需配置显示列、筛选器、编辑标注、删除和 YOLO 导出操作。

如果区块位于业务记录详情页，通常建议选择“当前业务记录的标注记录”；如果要建设统一运营后台，建议选择“全部标注记录”。

步骤 4：配置可选 AI 能力

仅在 AI 识别标注插件已经启用并存在可用工作流时，图片标注设置中才会出现 AI 相关选项。

1. 打开页面设计模式。
2. 打开目标附件字段的设置菜单。
3. 点击“AI 辅助标注”。
4. 选择允许业务人员使用的一个或多个 AI 工作流。
5. 如有需要，同时设置允许 AI 生成的标注类别。

标注记录列表中的“编辑标注”操作也可以单独配置 AI 工作流和限定类别。它与附件字段入口的配置互不覆盖，便于针对首次标注和复核编辑设置不同策略。

六、一线人员操作指南

人工标注

1. 打开一条已经保存的业务记录。
2. 在包含图片的附件字段旁点击“标注”。
3. 如有多张图片，在左侧选择要处理的图片。
4. 在“当前类别”中选择一个末级类别。
5. 点击“画框”，在图片上拖动绘制矩形区域。
6. 如需调整，点击“选择”，然后移动或缩放标注框。
7. 按需设置框级风险、图片风险、检查结论和描述。
8. 完成全部需要处理的图片后，点击“保存全部”。

使用 AI 辅助标注

1. 在编辑器右侧的 AI 区域选择工作流。
2. 点击“AI 标注”，等待任务完成。
3. 检查 AI 返回的标注框和图片属性。
4. 如图片已有标注框，根据提示决定是否替换。
5. 按需人工修正，并点击“保存全部”。

AI 结果必须由用户保存后才会成为正式标注记录。

复核已有标注

1. 打开标注记录列表。
2. 找到需要复核的记录，点击“编辑标注”。
3. 调整标注框或图片属性。
4. 点击“保存全部”，列表会刷新为最新结果。

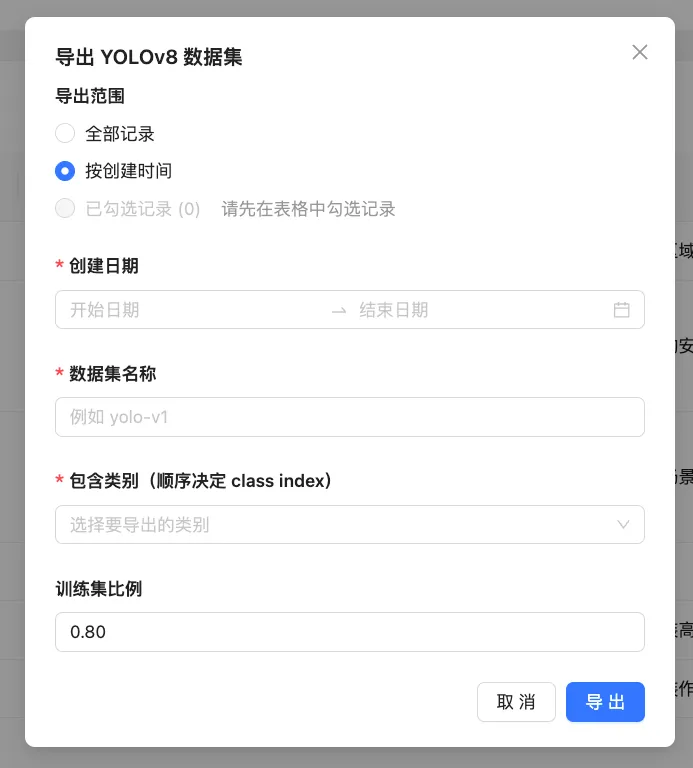

七、YOLOv8 数据集导出

1. 打开标注记录列表。
2. 如需导出部分记录，可先在表格中勾选目标行。
3. 点击“导出 YOLO 数据集”。
4. 选择导出范围：全部记录、按创建时间或已勾选记录。
5. 输入数据集名称。
6. 选择要导出的末级类别。选择顺序决定 class index，请在同一训练项目中保持顺序稳定。
7. 设置训练集比例。
8. 点击“导出”，生成完成后浏览器开始下载 ZIP 文件。

请注意：选择“全部记录”时，表格上临时设置的搜索和筛选条件不会改变导出内容。如需精确导出部分数据，请使用创建日期范围或先勾选记录。

只有包含所选类别且至少有一个有效标注框的记录会进入数据集。原图文件缺失或远程图片无法获取时，系统会跳过该图片，不会让整个导出任务失败。

八、支持的图片与数据来源

插件识别附件中 MIME 类型为 image/* 的文件；缺少 MIME 类型时，可按文件扩展名识别以下常见格式：

• PNG
• JPG / JPEG
• WebP
• GIF
• BMP

九、使用注意事项

• 业务记录必须先保存，系统取得记录 ID 后才能建立可靠的图片标注关联。
• “当前业务记录”范围当前适用于数字 ID 或雪花 ID；UUID、复合主键等其他主键形式不适用于该范围及对应导出。
• 图片级风险和框级风险相互独立；点击“取框中最高等级”后，才会把最高框级风险写入图片风险。
• 修改限定类别不会删除历史标注。已存在但后来不再允许新建的类别框，仍可查看、移动、删除和保存。
• AI 能力不包含在图片标注插件的基础人工标注功能中，需要另行部署兼容的 AI 插件和工作流。

十、常见问题

1. 为什么附件旁没有“标注”按钮？

请依次检查：

• 附件字段是否已经开启“启用图片标注”。
• 附件中是否至少有一张可识别的图片。
• 当前字段是否处于插件支持的表单、详情或表格场景。
• 如果使用“附件（多种录入方式）”，对应插件是否已启用。

2. 为什么“标注”按钮不可点击？

新建记录尚未保存时，系统还没有业务记录 ID。请先保存记录，再进行标注。

3. 为什么打开编辑器后提示“尚未配置类别”？

管理员需要先在“标注类别”数据表中创建至少一个末级类别，然后重新打开编辑器。

4. 为什么看不到 AI 选项？

AI 选项只在兼容的 AI 识别标注插件已启用、存在可用工作流且管理员为当前入口开启 AI 后显示。人工标注不依赖 AI 插件。

5. AI 结果会直接覆盖人工标注吗？

不会。当前图片已有标注框时，系统会在替换前要求确认；取消后将保留现有内容。AI 结果也不会自动保存。

6. 为什么部分图片没有进入导出的数据集？

常见原因包括：

• 记录不包含本次选择的类别。
• 图片没有有效标注框。
• 原图文件已经被删除。
• 外部图片地址无法由服务器访问。
• 外部图片域名未加入服务器请求白名单。
